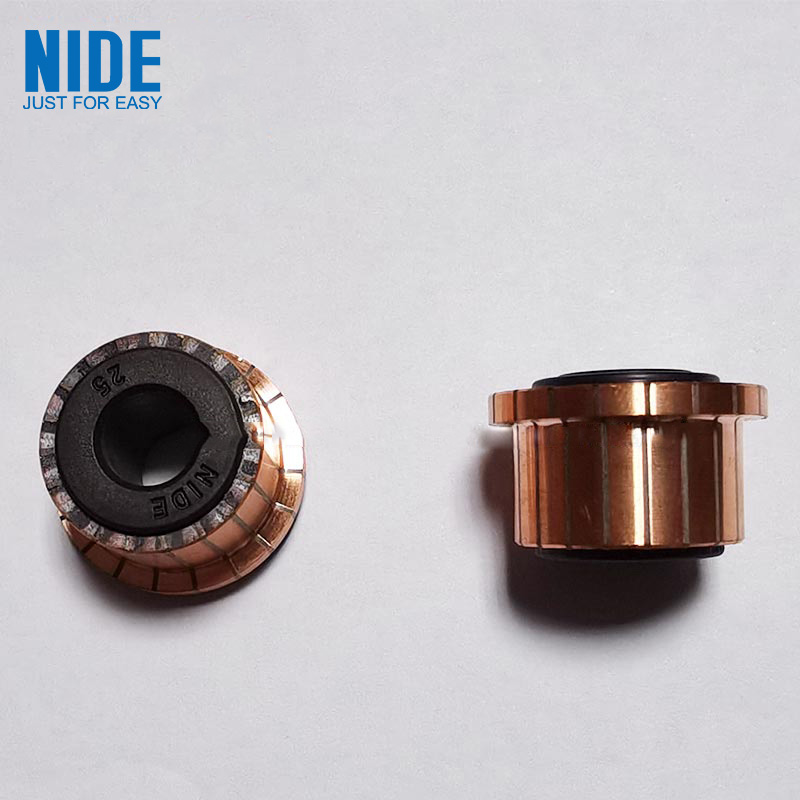

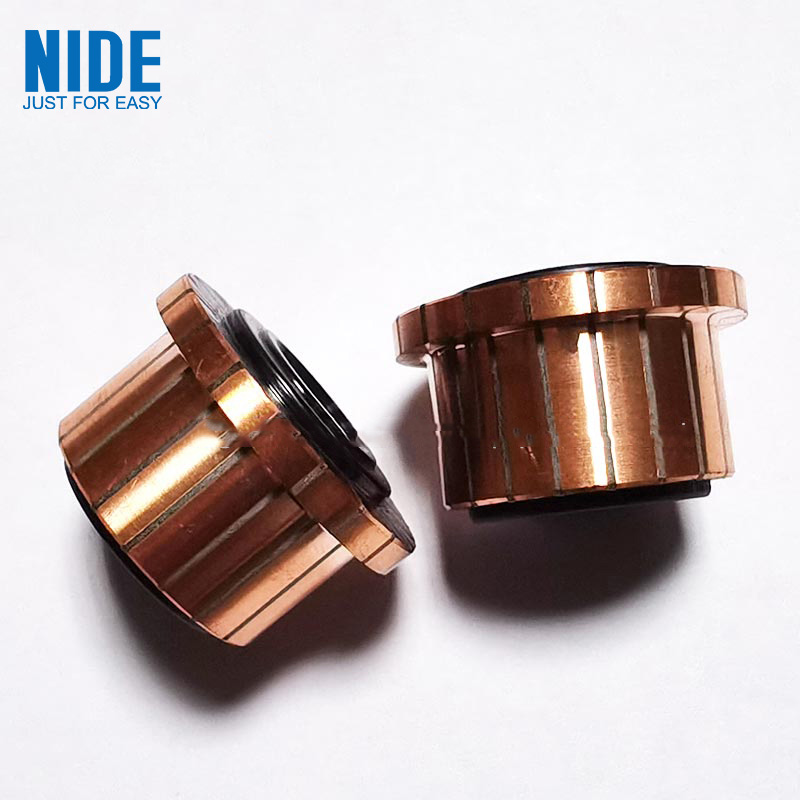

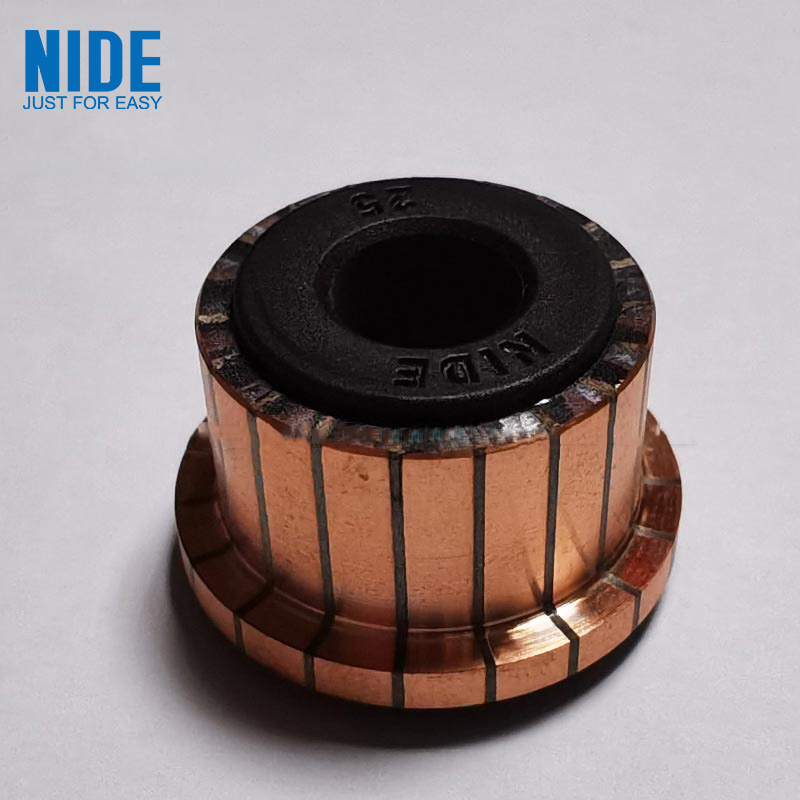

Elektrinių įrankių segmento komutatorius turi plastikinį pagrindą ir lizdo tipo komutuojamą vario lakštą. Plyšinio tipo komutuojamojo vario lakšto viršuje yra suvirinimo vielos pakopa. Gretimi plyšio tipo komutuojantys vario lakštai yra izoliuoti ir izoliuoti žėručio lakštais. Centre yra viršutinė cilindrinė vidinė skylė ir apatinė cilindrinė vidinė anga, išdėstytos koaksialiai, o viršutinės cilindrinės angos skersmuo yra mažesnis nei apatinės cilindrinės angos,
Modelio Nr. |
OD (mm) |
ID (mm) |
Bendras aukštis (mm) |
Segmento ilgis (mm) |
Kablio / stovo skersmuo (mm) |
Baras Nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Elektrinių įrankių segmento komutatorius plačiai naudojamas automobilių pramonėje, buitinės technikos, elektrinių įrankių ir kitose srityse.
Elektrinių įrankių segmento komutatorius turiypatybė Efektyviai pagerina mechaninį stiprumą ir greitį.
