Didelės srovės KW terminės apsaugos temperatūros valdymo jungiklis

Didelės srovės KW terminės apsaugos temperatūros valdymo jungiklis

1. Šiluminės apsaugos taikymas

KW serijos šiluminė apsauga yra gaminys, turintis temperatūros jutimo charakteristikas. Produktas pasižymi pažangios struktūros, mažo dydžio, jautraus veikimo, didelės elektros smūgio talpos ir ilgo tarnavimo laiko savybėmis. Jis plačiai naudojamas buitiniuose elektros prietaisuose, elektriniuose šildymo prietaisuose ir liuminescencinių lempų balastuose. Transformatorių, transformatorių, automobilių variklių, integrinių grandynų ir bendros elektros įrangos apsauga nuo perkaitimo.

2. Šiluminės apsaugos konstrukcija

2.1 Metmenys: struktūra ir brėžiniai

2.2 Laidininkas:	alavuota vario šerdies viela, izoliacijos sluoksnis pagamintas iš polietileno medžiagos, silikoninės medžiagos ir turi UL sertifikuotą laidą; .
2.3 Shell:	PBT engineering plastic shell or metal shell with nickel and zinc alloy plating;
2.4 Rankovės medžiaga:	PET poliesterio izoliacinė mova arba PE tipo mova, atitinkanti elektros prietaisų veikimo reikalavimus.

3. Šiluminės apsaugos veikimas

3.1 Nominali srovė:

Įtampa 12V-DC 24V-DC 120V-AC 250V-AC

Srovė SROVĖ 12A 10A 8A 6A 5A

3.2 Darbinė temperatūra: 60°C-160°C, paklaida ±5°C

3.3 Švino vielos tempimo bandymas: šiluminės apsaugos švino viela turi atlaikyti tempimo jėgą, didesnę nei 50 N arba lygi 1 min., nenutrūkdama ar neatsipalaidavusi.

3.4 Izoliacijos įtampa:

a. Šiluminė apsauga turi atlaikyti AC660V, 50Hz kintamąją srovę tarp laidų po terminio atjungimo, o bandymas truko 1 min be gedimo;

b. Termoapsaugos gnybtų laidas ir izoliacinės movos paviršius arba šiluminės apsaugos paviršius gali atlaikyti AC1500V, 50Hz kintamąją srovę 1min be gedimo;

3.5 Izoliacijos varža: normaliomis sąlygomis izoliacijos varža tarp laido ir izoliacinės įvorės yra didesnė nei 100MQ. (Naudojamas skaitiklis yra DC500V izoliacijos varžos matuoklis)

3.6 Kontaktinė varža: kai kontaktai yra uždaryti, šiluminės apsaugos kontaktinė varža neturi būti didesnė nei 50 mQ.

3.7 Atsparumo karščiui bandymas: Produktas 96 valandoms laikomas 150"C temperatūroje.

3.8 Atsparumo drėgmei testas: gaminys 48 valandoms patalpinamas 40 °C ir 95% santykinės drėgmės aplinkoje.

3.9 Thermal shock test: The product is alternately placed in the environment of 150°C and -20°C for 30min each, for a total of 5 cycles.

3.10 Antivibracijos testas: gaminys gali atlaikyti 1,5 mm amplitudę, 10–55 HZ dažnio pokytį, 3–5 minučių skenavimo keitimo periodą ir vibracijos kryptis X, Y, Z ir nuolatinę vibraciją kiekviena kryptimi 2 valandų.

3.11 Drop test: The product is free to drop 1 time from a height of 200mm.

3.12 Atsparumas gniuždymui: Panardinkite gaminį į sandarų alyvos baką, padėkite 2 MPa slėgį ir laikykite 24 valandas.

3.13 Eksploatavimo laikas: gaminio tarnavimo laikas ≥ 10 000 kartų

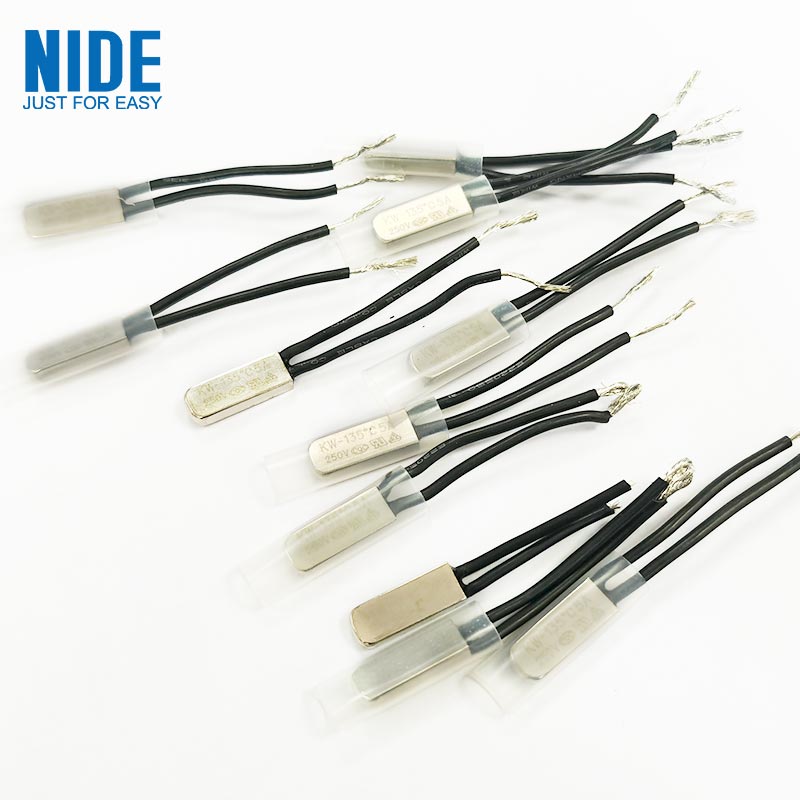

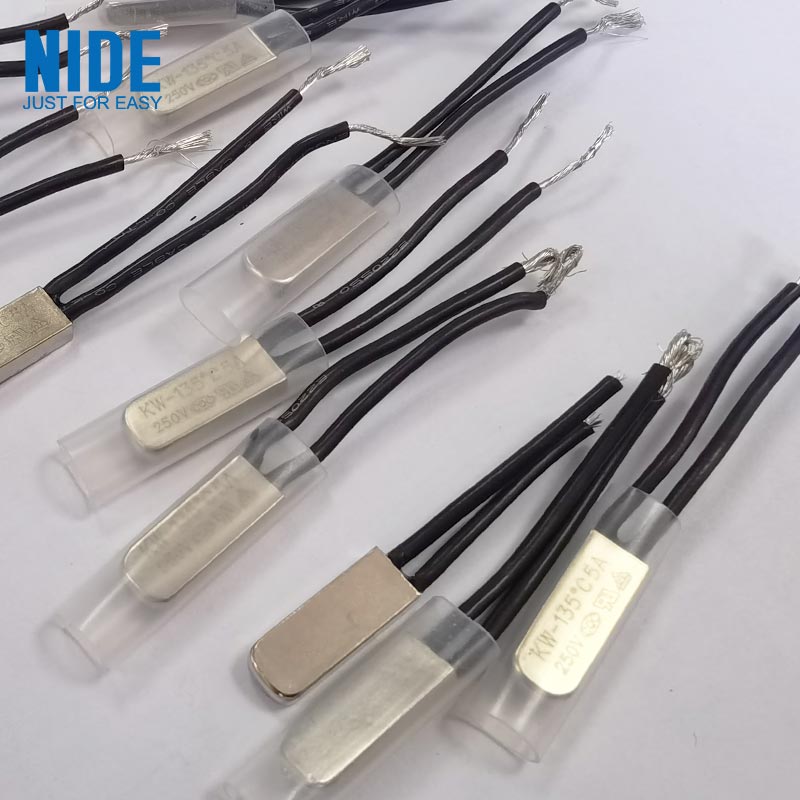

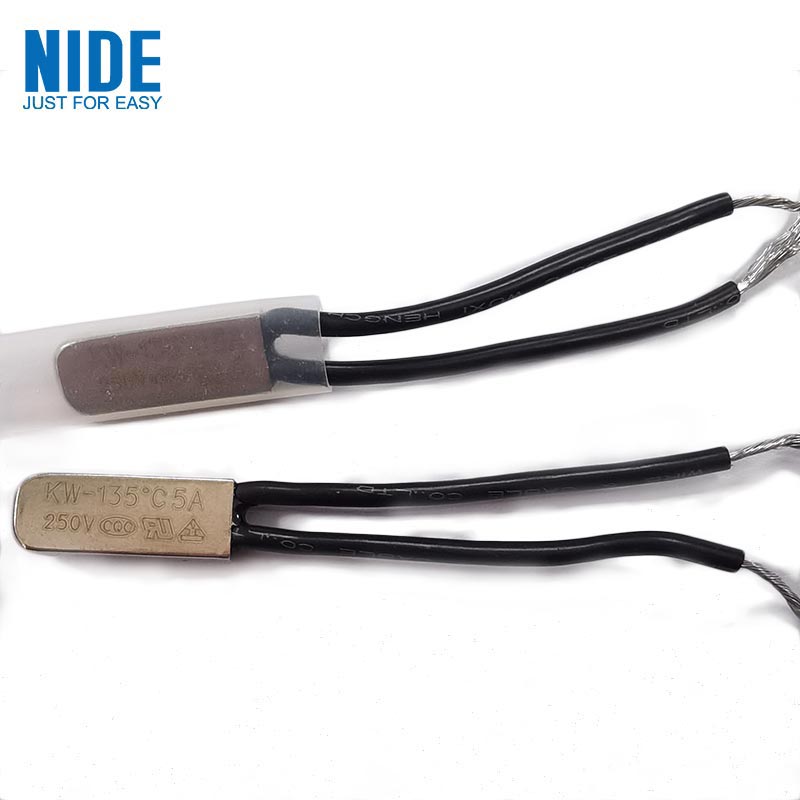

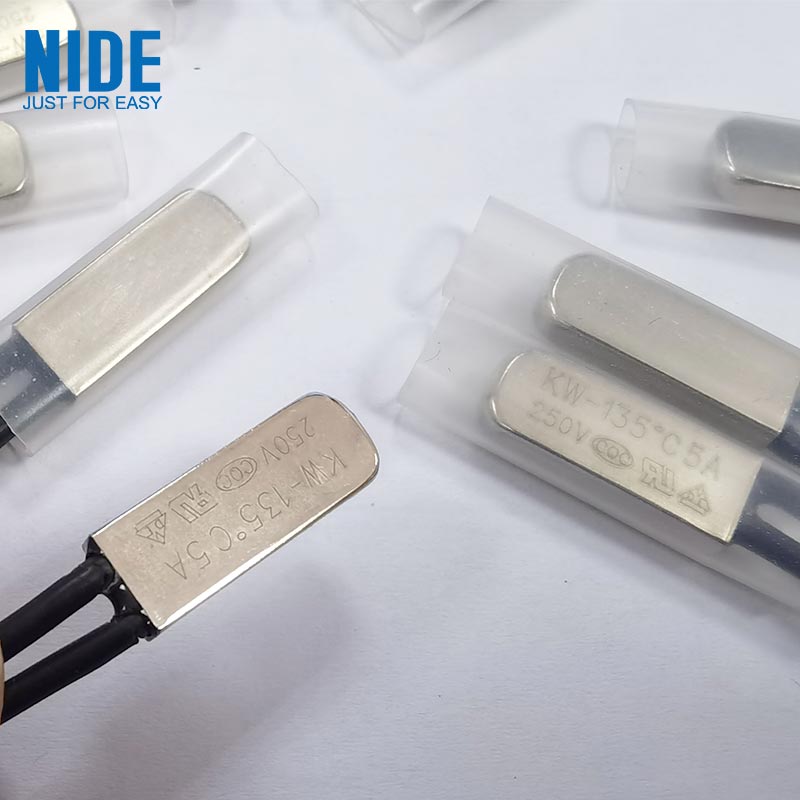

4. Šiluminės apsaugos paveikslėlis

5 pastabos:

5.1. Veikimo temperatūros nustatymo įkaitimo greitis turi būti reguliuojamas iki 1 °C/1min.

5.2 Apsauginis apvalkalas naudojimo metu neturi atlaikyti stipraus smūgio ir slėgio.

Individualus terminis apsaugas:

1. Pritaikyta švino viela: pritaikyta vielos medžiaga, ilgis ir spalva pagal kliento poreikius

2. Pritaikytas metalinis apvalkalas: pritaikykite įvairių medžiagų apvalkalus pagal klientų poreikius, įskaitant plastikinius korpusus, geležinius apvalkalus, nerūdijančio plieno korpusus ir kitus metalinius korpusus.

3. Individualizuota termiškai susitraukianti rankovė: pritaikykite įvairias aukštai temperatūrai atsparias poliesterio termiškai susitraukiančias rankoves pagal klientų poreikius
