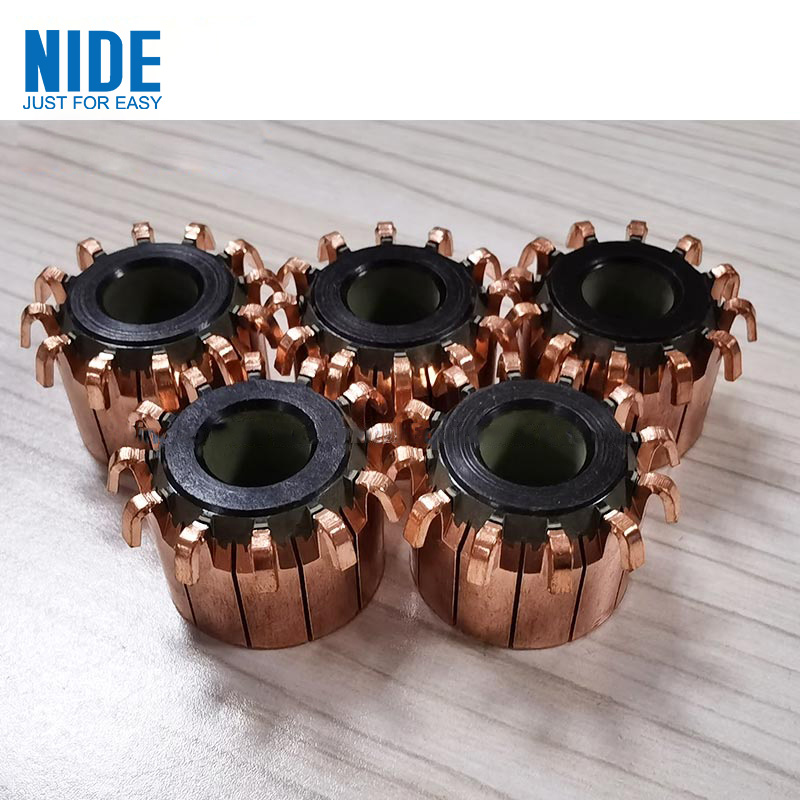

Plaukų džiovintuvo variklio komutatorius turi formos korpusą, presuotą bake lite milteliais. Formos korpuse yra žėručio griovelis. Kablio tipo komutatorius sudarytas iš formos korpuso, komutatoriaus detalės, sutvirtinančio žiedo ir vidinės įvorės. Formos korpusas pasikeis. Krypties detalė, sutvirtinimo žiedas ir vidinė įvorė yra tvirtai sujungti.
Modelio Nr. |
OD |
ID (mm) |
Bendras aukštis |
Segmento ilgis |
Kablys/Pakilimas sk. |
Baras Nr. |
S-03086 |
28 |
φ11 |
17 |
14 |
28.7 |
24 |
S-03086A |
28 |
φ12 |
17 |
14 |
28.7 |
24 |
S-03087 |
31.5 |
φ11 |
24 |
21 |
32.5 |
28 |
S-03088 |
24.5 |
φ12 |
18 |
18 |
30.5 |
12 |
DZQD-RZ32-089 |
25.5 |
φ10 |
18 |
15.5 |
30.2 |
24 |
DZQD-RZ32-089A |
25.5 |
φ11 |
18 |
15.5 |
30.2 |
24 |
DZQB-RZ32-090 |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQB-RZ32-090A |
29.5 |
φ12 |
20.5 |
16.5 |
31.2 |
24 |
DZQD-RZ32-093 |
27.5 |
φ11 |
20.8 |
18 |
33 |
24 |
S-03094 |
23 |
φ9 |
14 |
12 |
24 |
24 |
S-03095 |
24.5 |
φ12 |
16.1 |
16.2 |
31.5 |
19 |
S-03097 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
12 |
S-03097A |
22.5 |
φ9.1 |
17.5 |
17.2 |
30 |
12 |
S-04098 |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098A |
28 |
φ10 |
19 |
18 |
33 |
24 |
DZQD-RZ31-098B |
28 |
φ9.5 |
19 |
18 |
33 |
24 |
S-04098C |
28 |
φ12 |
19 |
18 |
33.1 |
24 |
S-04099 |
37.5 |
φ13 |
30.5 |
24.8 |
42 |
32 |
Plaukų džiovintuvo variklio komutatoriai naudojami nuolatinės srovės varikliuose, generatoriuose ir universaliuose varikliuose.
Užtikrinkite, kad srovė rotoriaus apvijose visada tekėtų ta pačia kryptimi.
Variklyje komutatorius į apvijas tiekia elektros srovę. Nuolatinis sukimo momentas sukuriamas keičiant srovės kryptį besisukančiose apvijose kiekvieną pusę apsisukimo.
Generatoriuje komutatorius keičia srovės kryptį su kiekvienu posūkiu, kuris yra mechaninis lygintuvas, paverčiantis kintamąją srovę iš apvijų į vienkryptę nuolatinę srovę išorinėje apkrovos grandinėje.
Plaukų džiovintuvo variklio komutatoriai yra besisukantis elektros jungiklis, kuris periodiškai keičia srovės kryptį tarp rotoriaus ir išorinės grandinės.
