BR-T 140 ℃ kintamosios srovės šiluminė apsauga su PTC 17AM šilumine apsauga
BR-T šiluminės apsaugos priemonės
BR-T serijos šiluminės apsaugos priemonės pasižymi mažu dydžiu, jautrumu, puikiu sandarumu ir tikslumu. Jis daugiausia naudojamas daliniams 0,5 AG ar mažesniems varikliams, transformatoriams, lygintuvams, akumuliatorių paketams ir kitiems buitiniams prietaisams.
BR-T šiluminės apsaugos konstrukcija
BR serijos šiluminė apsauga yra automatinis temperatūros reagavimo įtaisas ir yra temperatūros, dabartinės dvigubos apsaugos įranga. Kai šiluma, kurią generuoja didėjanti temperatūra iš saugomų prietaisų, pereina į dvigubą metalinį elementą ir pasiekus suplanuoto judėjimo temperatūros reikšmę, dvigubo metalo elementas iš karto pajudės taip, kad kontaktas išsijungs ir grandinė nutrūks. . Temperatūrai nukritus iki nominalios perstatymo temperatūros vertės, bimetalinis elementas grįš į pradinę būseną, užsidarys judantis kontaktas, o grandinė bus įjungta.
BR-T šiluminė apsauga Atidaryta temperatūra:
50-150 su 5°C paklaida; 5°C žingsniu.
Parametras
klasifikacija | L | W | H | Pastaba |
BR-T XXX | 16 | 6.2 | 3 | Metalinis korpusas, izoliacinė įvorė |
BR-T XXX H | 16.5 | 6.8 | 3.6 | Metalinis korpusas, izoliacinė įvorė |
BR-S XXX | 16 | 6.5 | 3.4 | PBT plastikinis dėklas |

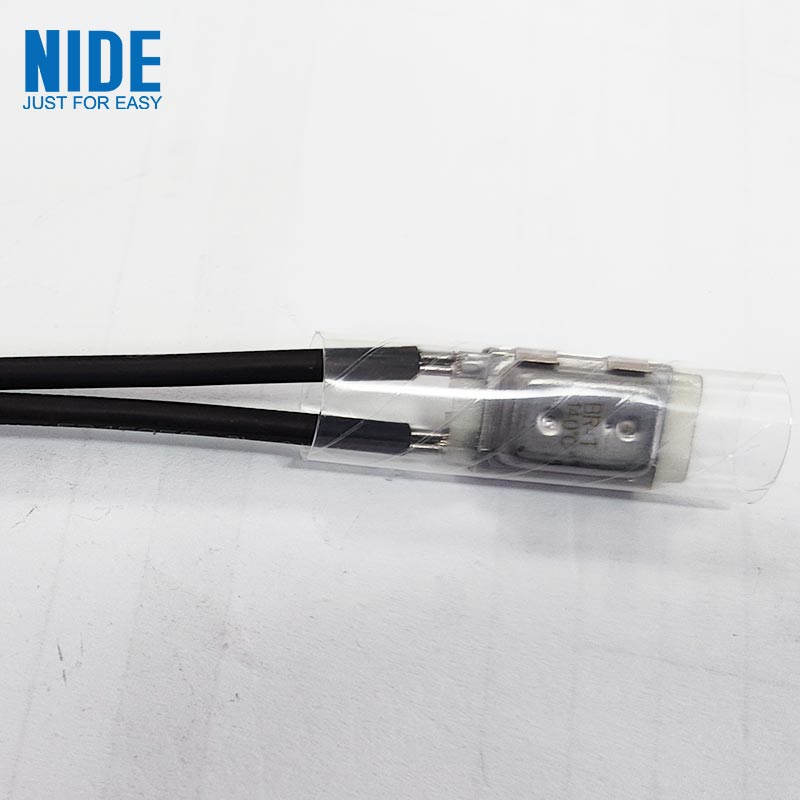

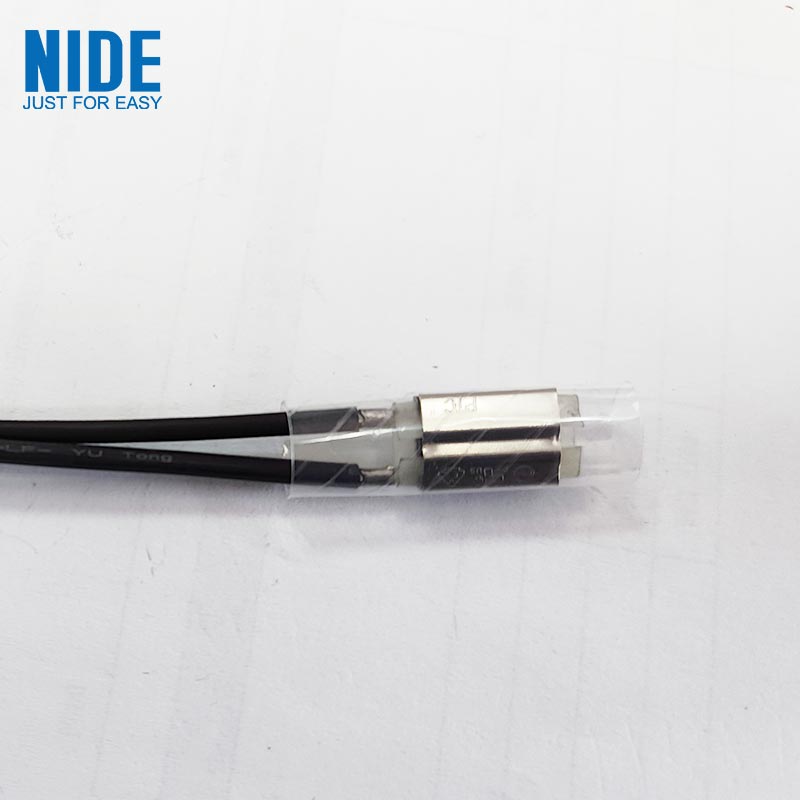

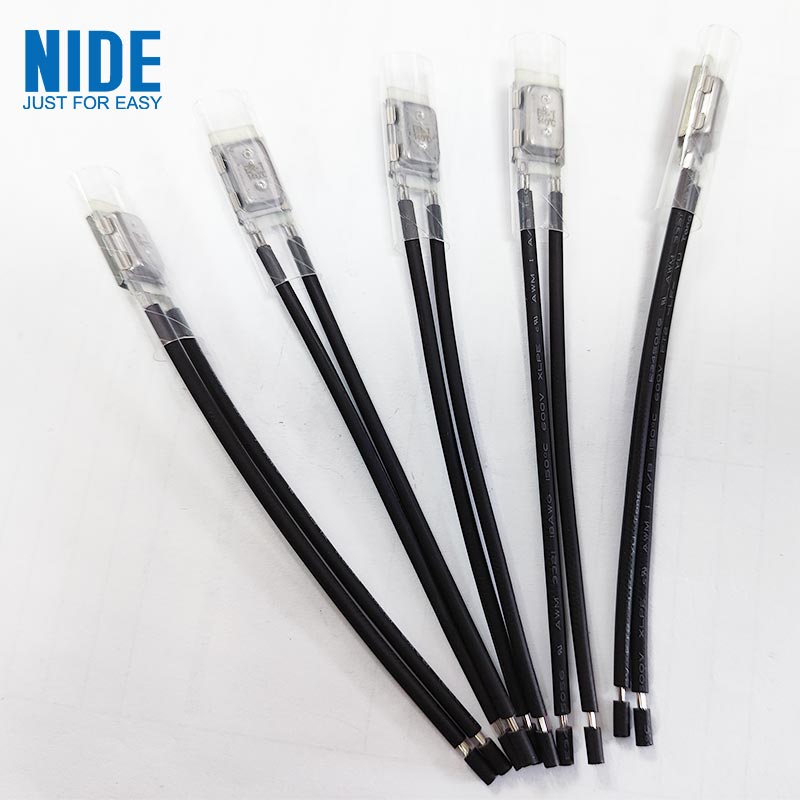

Nuotrauka nuo šiluminės apsaugos
