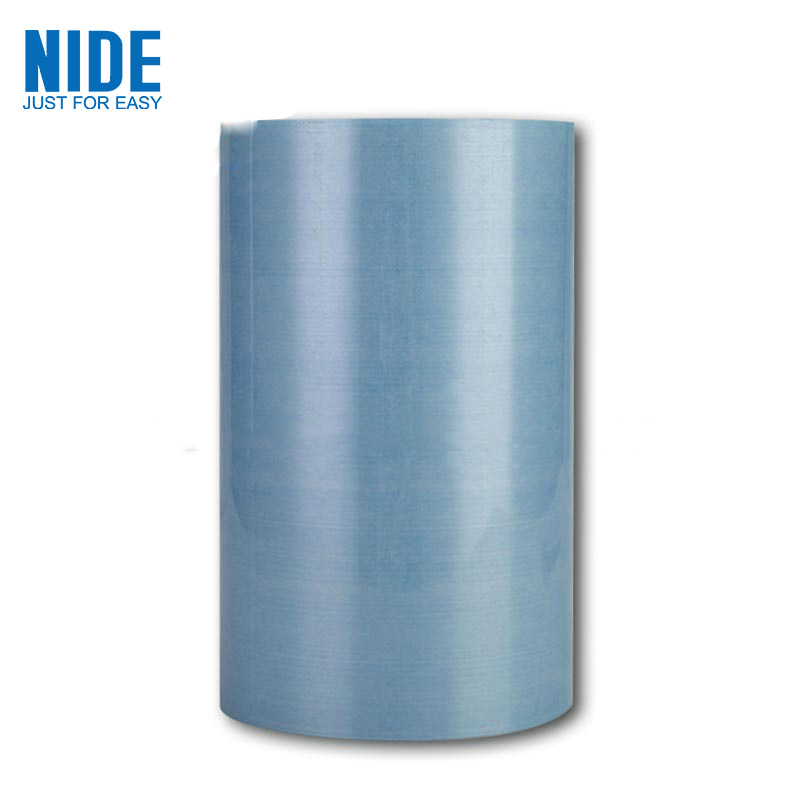

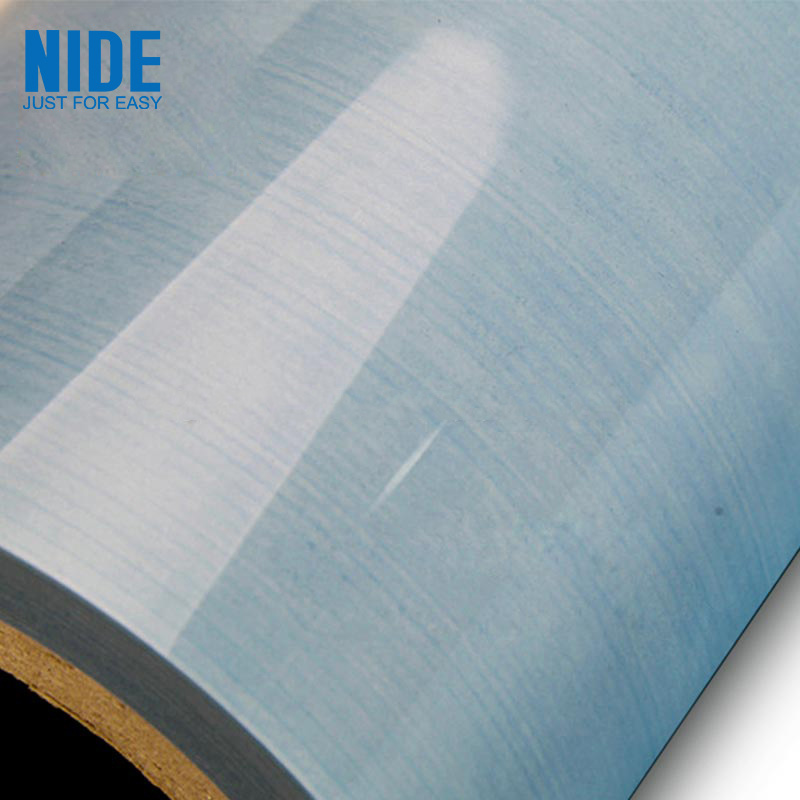

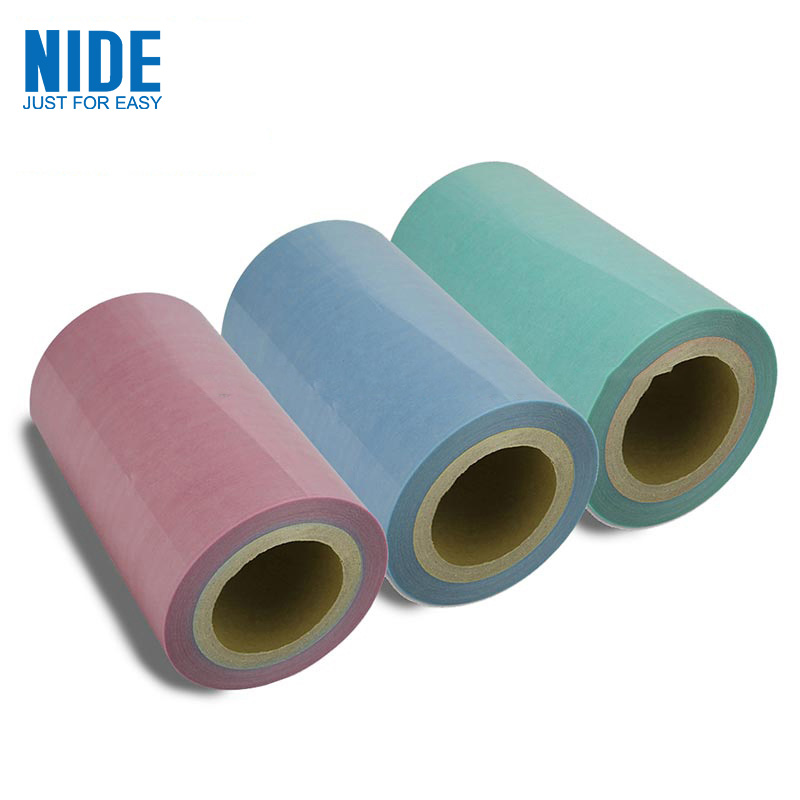

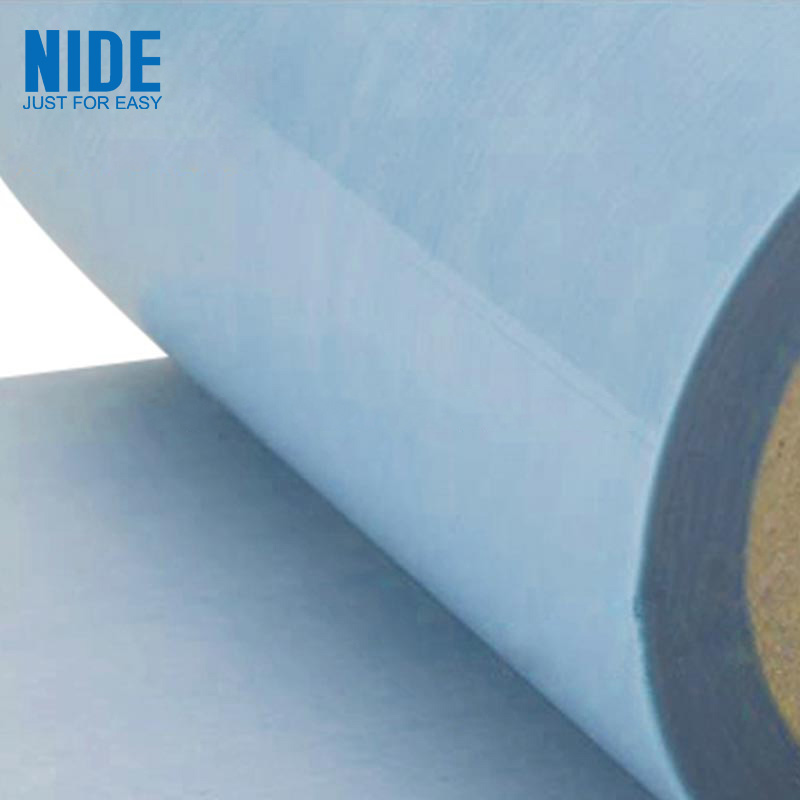

6644 F klasės DMD izoliacinis popierius variklių izoliacijai yra minkšta dviejų sluoksnių kompozicinė medžiaga, sudaryta iš išilginio poliesterio pluošto neaustinės medžiagos sluoksnio ir skaidrios arba pieno baltumo poliesterio plėvelės, suklijuotos F klasės derva (poliuretano klijais). Geros neaustinės medžiagos impregnavimo savybės ir geras poliesterio plėvelės dielektrinis stiprumas.
Savybės |
Vienetas |
Parametras |
|||||||||
Izoliacinio popieriaus storis |
MM |
0.09 |
0.11 |
0.15 |
0.19 |
0.20 |
0.23 |
0.25 |
0.30 |
0.36 |
0.41 |
Storio nuokrypis |
MM |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
Gramatika ir nuokrypis |
GSM |
93±9 |
113±11 |
183±18 |
218±22 |
253±25 |
288±29 |
308±31 |
393±39 |
463±46 |
533±53 |
Plėvelės storis |
MM |
0.036 |
0.050 |
0.100 |
0.125 |
0.150 |
0.175 |
0.190 |
0.250 |
0.300 |
0.350 |
Pertraukimo įtampa |
KV |
‰¥5 |
‰¥6 |
‰¥9 |
‰ ¥ 10 |
‰ ¥ 11 |
‰ ¥ 13 |
‰ ¥ 14 |
‰ ¥ 16 |
‰ ¥ 18 |
‰ ¥ 22 |
Tempiamasis stipris (MD) |
N/CM |
‰ ¥ 60 |
80 ¥ |
‰ ¥ 150 |
‰ ¥ 190 |
220 ¥ |
250 ¥ |
280 ¥ |
330 ¥ |
350 ¥ |
380 ¥ |
Tempiamasis stipris (TD) |
N/CM |
40 ¥ |
70 ¥ |
‰ ¥ 110 |
‰ ¥ 140 |
‰ ¥ 150 |
160 ¥ |
‰ ¥ 180 |
280 ¥ |
300 ¥ |
330 ¥ |
Tempimo stipris po sulankstymo (MD) |
N/CM |
40 ¥ |
70 ¥ |
‰ ¥ 110 |
‰ ¥ 140 |
‰ ¥ 165 |
‰ ¥ 190 |
240 ¥ |
280 ¥ |
300 ¥ |
330 ¥ |
Tempimo stipris po sulankstymo (TD) |
N/CM |
‰ ¥ 20 |
‰ ¥ 50 |
90 ¥ |
‰ ¥ 110 |
‰ ¥ 115 |
‰ ¥ 120 |
‰ ¥ 130 |
‰ ¥ 180 |
200 ¥ |
230 ¥ |
6644 F klasės DMD izoliacinis popierius varikliams izoliuoti naudojamas žemos įtampos varikliuose, elektriniuose įrankiuose, elektriniuose prietaisuose, skirtuose plyšių izoliacijai, tarpiklių izoliacijai, izoliacijai nuo posūkio iki posūkio, fazių izoliacijai ir pleišto izoliacijai arba transformatoriaus tarpsluoksnio izoliacijai. , tinka automatiniam vyniojimo mašinų apdorojimui.
6644 F klasės DMD izoliacinis popierius variklio izoliacijai gali būti laikomas neribotą laiką (20 °C, 50 % san. h.).
