12P kablio elektrinis komutatorius nuolatinės srovės varikliui

12P kablio elektrinis komutatorius nuolatinės srovės varikliui

Elektros variklio komutatorius plačiai naudojamas įvairiuose elektriniuose įrankiuose, automobiliuose, motocikluose, buitiniuose prietaisuose ir kituose elektros varikliuose.

1. Komutatoriaus parametrai:

2. Komutatoriaus pasirinkimas

Kai varikliui reikia pakeisti visą komutatorių, reikia nustatyti išorinį komutatoriaus apskritimo skersmenį, vidinės skylės skersmenį, vario gabalo ilgį ir lizdų skaičių bei kitus parametrus, o tada pasirinkti komutatorių. su panašiais parametrais, kad jie būtų visiškai vienodi, ir pabandykite pakeisti spaustuko tipo komutatorių.

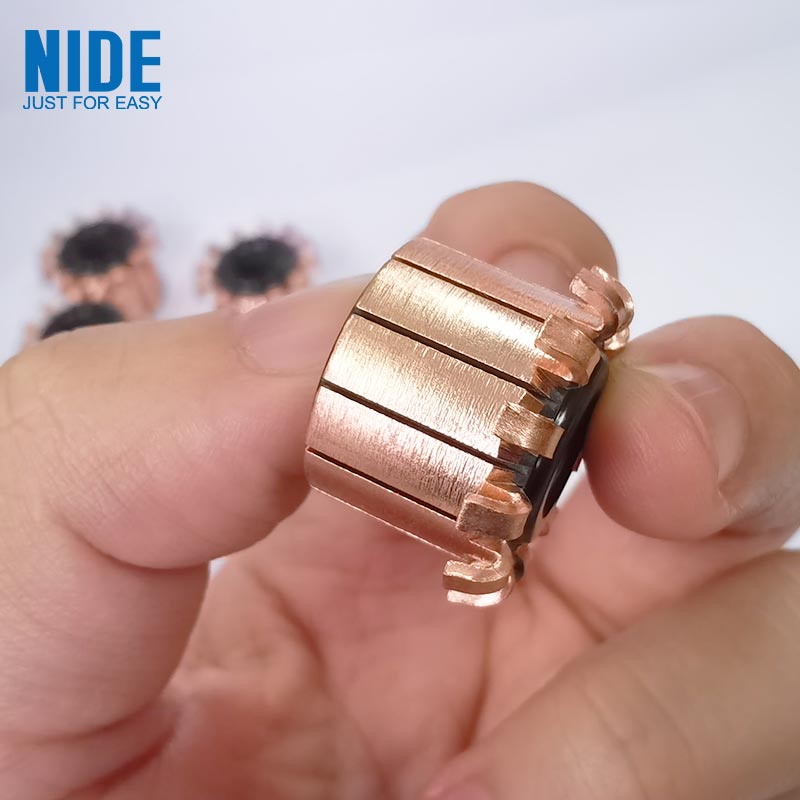

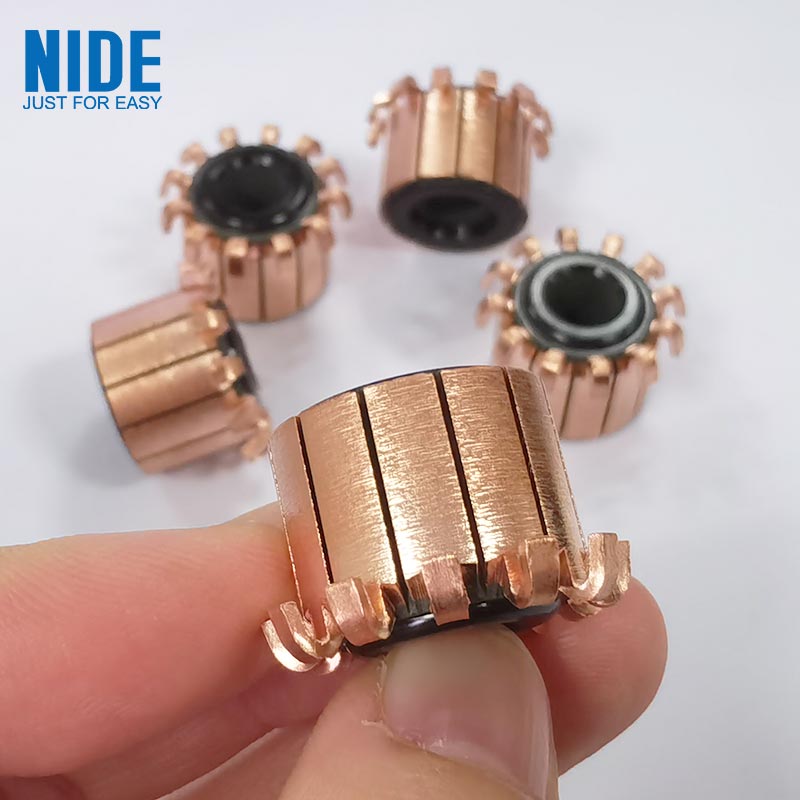

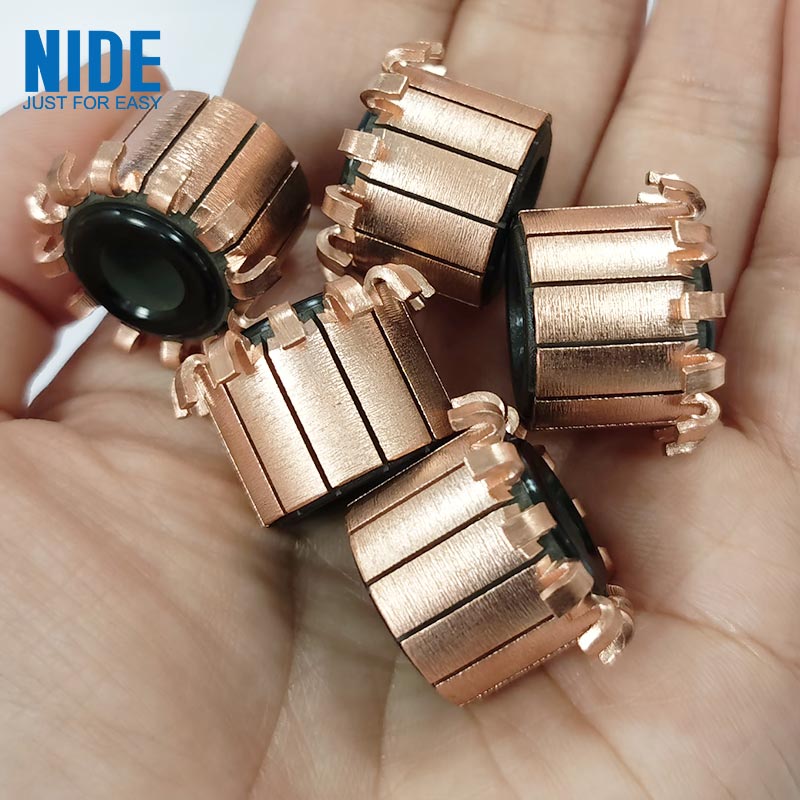

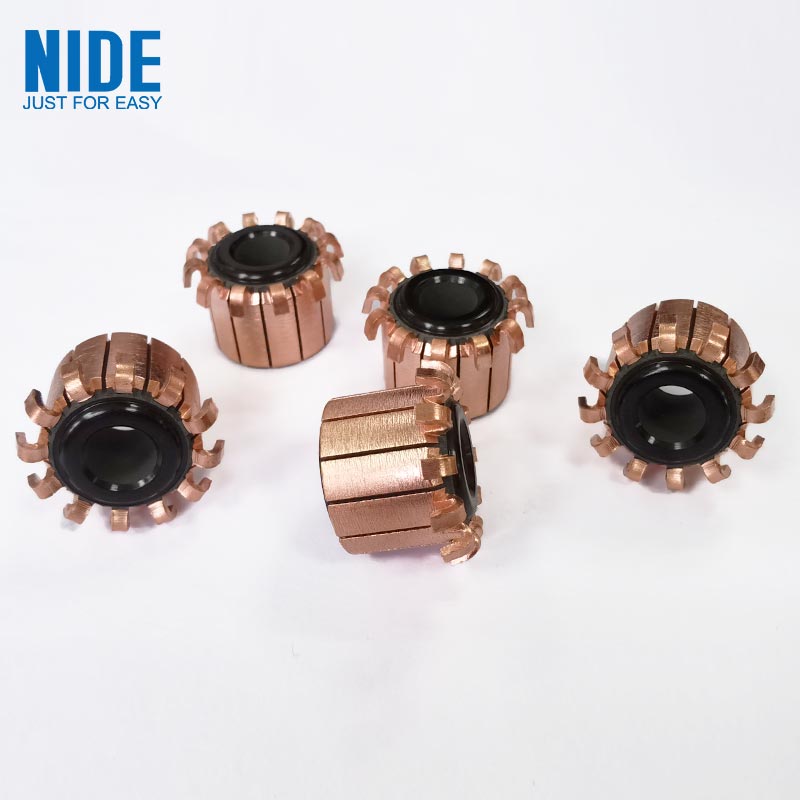

3. Komutatoriaus paveikslėlis

4. Komutatoriaus keitimas

a. Patikrinkite, ar armatūros apvijoje nėra trumpojo jungimo ir geležies reiškinio, kurį reikia laiku pašalinti, kad nepaliktų problemų.

b. Kai komutatoriaus vidinės angos skersmuo yra mažas, ją galima pasukti ir padidinti tekinimo staklėje, kad būtų pasiektas vidinės skylės skersmuo, reikalingas elektriniam sukimui; Kai vidinės angos skersmuo didelis, galima apdirbti įvorę ir įspausti į šulinį.

c. Klipo tipo komutatoriaus spaustukas paprastai yra šiek tiek ilgesnis, o perteklinė dalis gali būti nupjauta pagal poreikį, o anga išvaloma skardos suvirinimui.

d. Atviras komutatoriaus angas po vieną šiek tiek sulygiuokite su armatūros apvijos jungiamaisiais laidais, o po to lėtai spauskite komutatorių ant ašies, kol komutatoriaus padėtis atitiks reikalavimus.

e. Išjunkite pažeistą komutatorių nuo šarnyro veleno po laidų galvutės laipteliu arba nukalkite komutatorių, po elektros pjūklu po elektros instaliacijos laipteliu nupjaukite apskritimą aplink apskritimą, tada ištraukite ir po vieną nubraukite jungiamojo laido galvutę. su skardos suvirinimo replėmis, o tada nuimkite likusią komutatoriaus dalį.
