Elektrinių įrankių komutatorius: mažas komponentas, užtikrinantis patikimą variklio veikimą

Kai žmonės naudoja elektrinius įrankius, tokius kaip elektriniai grąžtai, kampiniai šlifuokliai, pjūklai ir poliravimo staklės, jie dažniausiai sutelkia dėmesį į variklio galią, greitį ir ilgaamžiškumą. Tačiau daugelyje šlifuotų elektros variklių mažas komponentas atlieka svarbų vaidmenį paverčiant elektros energiją mechaniniu judesiu –Elektrinių įrankių komutatorius. Nors komutatorius yra tik nedidelė variklio mazgo dalis, jo konstrukcija tiesiogiai veikia variklio efektyvumą, veikimo stabilumą, triukšmo lygį ir tarnavimo laiką. Pramonės šakose, kurioms reikalinga didelės spartos besisukanti įranga, komutatorių gamyba apima tikslią inžineriją, medžiagų parinkimą ir griežtą kokybės kontrolę.

Kas yra elektrinių įrankių komutatorius?

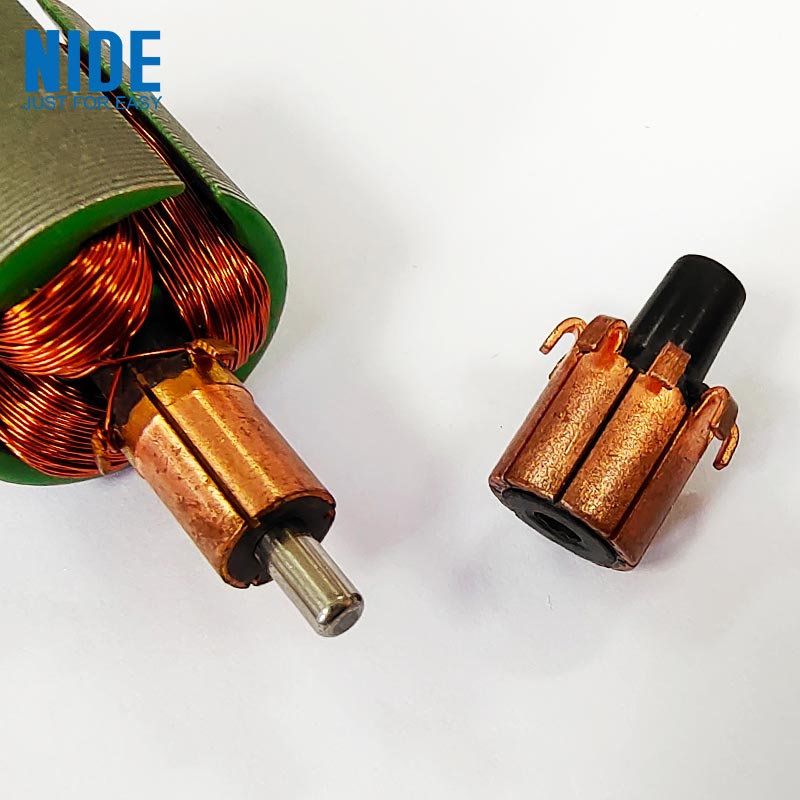

A Elektrinių įrankių komutatoriusyra besisukantis elektros perjungimo komponentas, naudojamas šepečiuotuose nuolatinės srovės varikliuose ir universaliuose varikliuose. Jo pagrindinė funkcija yra valdyti srovės, tekančios per variklio apvijas, kryptį, leidžiančią variklio rotoriui toliau suktis. Įprastą komutatorių sudaro:

Komponentas	Funkcija
Vario segmentai	Praleiskite elektros srovę tarp šepečių ir rotoriaus apvijų
Izoliacinė medžiaga	Elektriniu būdu atskiria atskirus varinius segmentus
Pagrindinė struktūra	Suteikia mechaninę atramą sukimosi veikimui
Jungčių gnybtai	Sujungia komutatorių su variklio apvijomis

Veikimo metu anglies šepečiai liečiasi su besisukančio komutatoriaus paviršiumi, kad elektros energija būtų perduota varikliui.

Kodėl komutatorius yra svarbus elektrinių įrankių varikliuose?

Elektrinio įrankio variklis veikia sudėtingomis sąlygomis: Didelis sukimosi greitis Dažnas paleidimas ir sustojimas Didelės mechaninės apkrovos Nuolatinė vibracija Šiomis sąlygomis komutatorius turi palaikyti stabilų elektros kontaktą. Gerai suprojektuotas komutatorius padeda pagerinti: Variklio efektyvumas Sukimosi stabilumas Elektros laidumas Įrankio tarnavimo laikas Jei komutatoriaus paviršius dėvisi netolygiai, gali kilti tokių problemų kaip: Padidėjusios kibirkštys Sumažinta variklio galia Per didelis šilumos susidarymas Sutrumpintas šepečio tarnavimo laikas

Pramonės paslaptis: Komutatoriaus paviršiaus kokybė svarbiau nei išvaizda

Komutatorius gali atrodyti kaip paprastas vario komponentas, tačiau jo paviršiaus būklė yra labai svarbi. Variklių gamintojai didelį dėmesį skiria: Segmentų tikslumas Paviršiaus šiurkštumas Apvalumo tikslumas Izoliacijos atstumas Net nedideli gamybos skirtumai gali turėti įtakos: Kontakto stabilumas angliniais šepetėliais Elektrinė varža Šilumos generavimas Didelės spartos elektrinių įrankių atveju nedidelis besisukančio komponento disbalansas gali sukelti vibraciją ir sumažinti variklio našumą.

Elektrinių įrankių komutatoriuose naudojamos medžiagos

Komutatoriaus medžiagų derinys lemia jo elektrines ir mechanines charakteristikas.

Vario segmentai

Varis dažniausiai naudojamas dėl: Didelis elektros laidumas Geros šiluminės charakteristikos Tinkamos mechaninės savybės

Izoliacinės medžiagos

Izoliacija tarp varinių segmentų apsaugo nuo trumpojo jungimo. Įprastos medžiagos apima: Žėrutis Aukštos temperatūros izoliaciniai junginiai

Specialios lydinio medžiagos

Kai kuriose programose naudojami vario lydiniai, siekiant pagerinti: Atsparumas dilimui Mechaninis stiprumas Didelės spartos veikimas

Gamybos procesas už elektrinio įrankio komutatoriaus

Norint pagaminti patikimą komutatorių, reikia atlikti keletą tikslumo procesų.

Vario segmento formavimas

Vario gabalai formuojami į tikslius segmentus pagal variklio konstrukcijos reikalavimus.

Liejimas ir surinkimas

Variniai segmentai tvirtinami izoliacinėmis medžiagomis, kad būtų sukurta visa besisukanti konstrukcija.

Apdirbimas ir paviršiaus apdaila

Komutatoriaus paviršius yra tiksliai apdorotas, siekiant užtikrinti: Teisingas skersmuo Lygus kontaktinis paviršius Stabilus sukimasis

Testavimas

Kokybės patikrinimai gali apimti: Matmenų matavimas Elektros laidumo bandymas Izoliacijos bandymas Dinaminis balanso testavimas

Komutatorius ir bešepetė variklio technologija

Tobulėjant variklių be šepetėlių technologijai, kai kurie šiuolaikiniai elektriniai įrankiai pakeitė tradicinius šepetinius variklius. Skirtumai apima:

Funkcija	Šlifuotas variklis su komutatoriumi	Variklis be šepetėlių
Struktūra	Naudoja šepečius ir komutatorių	Naudoja elektroninę valdymo sistemą
Priežiūra	Laikui bėgant reikia pakeisti šepetį	Paprastai mažesnis mechaninis nusidėvėjimas
Kaina	Ekonomiškesnis dizainas	Aukštesni technologiniai reikalavimai
Taikymas	Įprasta daugelyje tradicinių elektrinių įrankių	Vis dažniau naudojamas pažangiuose įrankiuose

Nepaisant to, kad varikliai be šepetėlių auga, varikliai su komutatoriais tebėra plačiai naudojami dėl savo brandžios technologijos, sąnaudų pranašumų ir patikimo veikimo.

Įprasti komutatorių taikymai elektros įrankiuose

Komutatoriai plačiai naudojami varikliuose:

Elektriniai grąžtai

Užtikrinkite stabilų sukimąsi atliekant gręžimo ir tvirtinimo operacijas.

Kampiniai šlifuokliai

Palaikykite greitą sukimąsi sudėtingomis darbo sąlygomis.

Elektriniai pjūklai

Pjovimo metu palaikykite variklio veikimą.

Šlifuokliai ir poliravimo įrankiai

Užtikrinkite nuoseklų paviršiaus apdorojimo greičio valdymą.

Paslėptas iššūkis: šilumos ir nusidėvėjimo valdymas

Vienas iš didžiausių komutatoriaus dizaino iššūkių yra kontroliuoti ryšį tarp elektrinio veikimo ir mechaninio nusidėvėjimo. Veikimo metu: Šepečiai sukuria trintį Elektros srovė gamina šilumą Sukimasis sukuria mechaninį įtempimą Geras komutatoriaus dizainas turi subalansuoti: Laidumas Atsparumas dilimui Temperatūros stabilumas Kontaktinis patikimumas Štai kodėl medžiagų pasirinkimas ir gamybos tikslumas yra labai svarbūs.

Elektrinių įrankių komutatorių ateities tendencijos

Patobulinta medžiagų technologija

Ateities pokyčiai gali būti sutelkti į: Geresnės dilimui atsparios medžiagos Pagerintas vario lydinio veikimas Ilgesnis tarnavimo laikas

Didesnio tikslumo gamyba

Pažangi gamybos įranga pagerins: Matmenų tikslumas Paviršiaus konsistencija Variklio efektyvumas

Hibridinio variklio kūrimas

Nors varikliai be šepetėlių auga, patobulintos šepečių variklių technologijos gali ir toliau būti naudojamos ekonomiškoms ir pramoninėms reikmėms.

Išvada: mažas komponentas, palaikantis galingus įrankius

Elektrinių įrankių komutatorius gali būti paslėptas variklio viduje, tačiau jo vaidmuo yra būtinas elektros energijos konvertavimui ir stabiliam veikimui. Dėl tikslios gamybos, pažangių medžiagų ir nuolatinio tobulinimo komutatoriai ir toliau palaiko patikimą grąžtų, šlifuoklių, pjūklų ir daugelio kitų elektrinių įrankių veikimą. Šis mažas besisukantis komponentas parodo, kaip net mažiausios dalys gali turėti didelės įtakos pramoninės įrangos veikimui.
