Kokie yra pagrindiniai mikro rutulinio guolio privalumai?

Straipsnio santrauka: Mikro rutuliniai guoliaiyra svarbūs tiksliųjų mašinų, robotikos, medicinos prietaisų ir didelės spartos įrangos komponentai. Šiame straipsnyje paaiškinama, kas jie yra, kaip jie veikia, kokią naudą teikia ir kaip pasirinkti tinkamą mikro rutulinį guolį. Įprasti klientų problemų klausimai, tokie kaip atsparumas dilimui, triukšmas, krovinio valdymas ir tarnavimo laikas, yra sprendžiami praktiškai. Nesvarbu, ar esate inžinierius, OĮG pirkėjas ar techninius sprendimus priimantis asmuo, šiame straipsnyje pateikiamos aiškios įžvalgos, padėsiančios patikimai pasirinkti.

Turinys

• Mikro rutulinių guolių įvadas
• Kaip veikia mikro rutuliniai guoliai
• Pagrindiniai tiksliųjų programų pranašumai
• Įprastų klientų skausmo problemų sprendimas
• Tinkamo mikro rutulinio guolio pasirinkimo vadovas
• Tipinės programos
• Dažnai užduodami klausimai
• Išvada ir kontaktai

Mikro rutulinių guolių įvadas

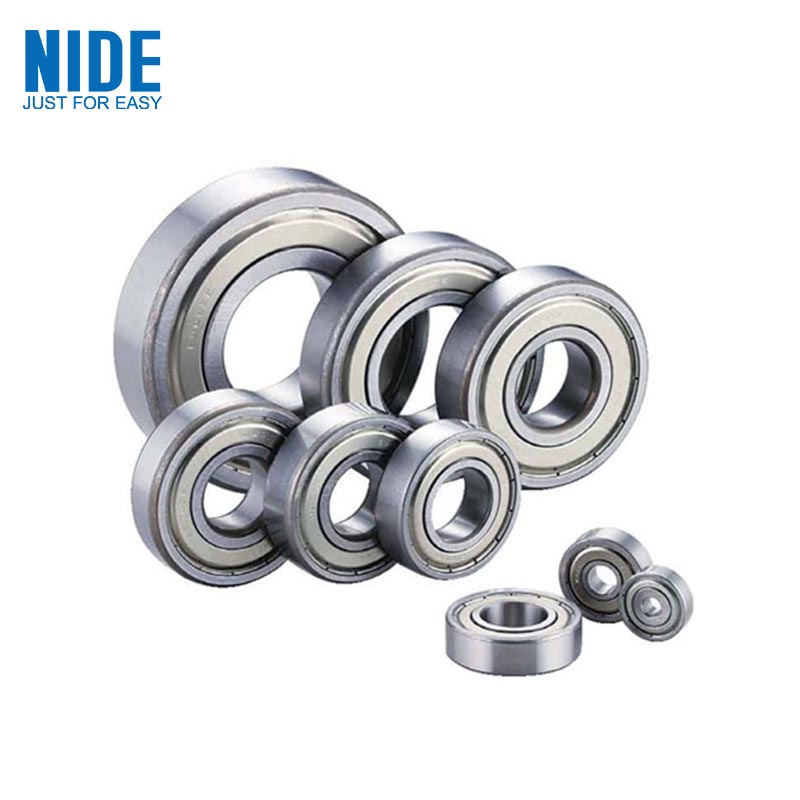

Mikro rutuliniai guoliai yra miniatiūriniai riedėjimo elementų guoliai, kurie palaiko besisukančius velenus su minimalia trintimi ir dideliu tikslumu. Palyginti su standartiniais guoliais, mikro rutuliniai guoliai turi mažesnį fizinį pėdsaką ir yra suprojektuoti atlikti specializuotas užduotis, kuriose labai svarbu kompaktiškumas, tikslumas ir patikimumas.

Šie komponentai yra plačiai naudojami pramonės šakose, kuriose erdvė yra ribota, tačiau našumo reikalavimai yra aukšti, pavyzdžiui, robotai, kosmoso prietaisai, medicinos įrankiai ir greitaeigiai mikro varikliai. Jų konstrukcija užtikrina sklandų sukimąsi, sumažina vibraciją ir nuoseklų veikimą ilgesnį tarnavimo laiką.

Kaip veikia mikro rutuliniai guoliai

Mikro rutulinio guolio šerdyje yra grūdinto plieno arba keraminiai rutuliai, kurie sukasi tarp vidinės ir išorinės lenktynių. Riedėjimo judesys žymiai sumažina trintį, palyginti su slydimo kontaktu. Šis mechanizmas leidžia mikro rutuliniams guoliams nešti radialines ir ašines apkrovas, išlaikant aukštą sukimosi tikslumą.

Pagrindiniai konstrukciniai elementai yra šie:

• Vidinis žiedas:Tinka ant besisukančio veleno ir suteikia rutulių bėgimo taką.
• Išorinis žiedas:Įrengtas stacionariame komponente ir priima kamuoliukus savo lenktynių trasoje.
• Kamuoliai:Riedėjimo elementai, atskiriantys du žiedus, sumažinantys kontaktų trintį.
• Narvas arba laikiklis:Išlaikomas vienodas atstumas tarp rutulių, kad būtų užtikrintas stabilumas ir tolygus apkrovos pasiskirstymas.

Kai velenas sukasi, rutuliai rieda bėgimo takais. Šis riedėjimo veiksmas sumažina trintį ir šilumos susidarymą, o tai padidina efektyvumą ir pailgina eksploatavimo laiką.

Pagrindiniai tiksliųjų programų pranašumai

Pagrindiniai mikro rutulinių guolių pranašumai yra našumas, ilgaamžiškumas ir pritaikomumas. Toliau pateiktoje lentelėje apibendrinami pagrindiniai pranašumai ir kodėl jie svarbūs inžinerinėje aplinkoje:

Įprastų klientų skausmo problemų sprendimas

Klientai, galvojantys apie mikro rutulinius guolius, dažnai susiduria su keliais techniniais iššūkiais. Toliau pateikiami bendri skausmo taškai ir praktinės instrukcijos:

• Susidėvėjimas:Didelės spartos arba nuolatinio veikimo metu guoliai gali susidėvėti anksčiau laiko. Kad padidintumėte atsparumą dilimui, rinkitės guolius iš atitinkamų medžiagų, tokių kaip keraminiai rutuliukai arba specialus termiškai apdorotas plienas.
• Triukšmas ir vibracija:Per didelis triukšmas rodo prastą išlygiavimą arba netinkamą tepimą. Naudojant tikslius guolius su optimizuota bėgių kelio geometrija ir tinkamu tepimu galima sumažinti triukšmą ir stabilizuoti veikimą.
• Apkrovos neatitikimas:Nepakankamo dydžio guoliai sugenda esant netikėtai apkrovai. Tiksliai įvertinkite radialines ir ašines apkrovas savo projekte ir pasirinkite guolius su atitinkamais dinamines ir statines apkrovas.
• Tepimo iššūkiai:Netinkamas tepimas pagreitina degradaciją. Pasirinkite tepalą arba alyvą, atitinkančią darbo sąlygas – aukštą temperatūrą, dulkes ar drėgmę – ir suplanuokite reguliarią techninę priežiūrą.

Tinkamo mikro rutulinio guolio pasirinkimo vadovas

Norint pasirinkti tinkamą mikro rutulinį guolį, reikia įvertinti keletą techninių kriterijų. Toliau pateikta seka padeda susisteminti jūsų atrankos procesą:

1. Apibrėžkite veikimo greitį:Guoliai turi išlaikyti numatytus sūkius be per didelio karščio ar nusidėvėjimo.
2. Apytikslės apkrovos sąlygos:Nustatykite radialines ir ašines apkrovas, kad jos atitiktų guolių apkrovos nominalus.
3. Apsvarstykite aplinkos veiksnius:Didelė drėgmė, užterštumas ir ekstremalios temperatūros turi įtakos medžiagų ir sandarinimo pasirinkimui.
4. Medžiagos pasirinkimas:Plieniniai guoliai užtikrina ekonomišką patvarumą; Keraminiai guoliai sumažina svorį ir trintį dideliu greičiu.
5. Sandarinimas ir ekranavimas:Pasirinkite tinkamus sandariklius arba skydus, kad išvengtumėte užteršimo ir išlaikytumėte tepimą.

Toliau pateikiamas atrankos kontrolinio sąrašo pavyzdys:

• Darbinės temperatūros diapazonas
• Sukimosi greitis (RPM)
• Radialinė apkrova
• Ašinė apkrova
• Erdvės apribojimai
• Tepimo tipas
• Pageidaujamas tarnavimo laikas

Tipiški mikro rutulinių guolių pritaikymai

Mikro rutuliniai guoliai yra plačiai naudojami sektoriuose, kuriuose reikalingi kompaktiški, patikimi sukimosi komponentai. Įprastos programų kategorijos apima:

• Robotika:Tikslios jungtys ir pavaros, kurių atsakas ir pakartojamumas yra svarbūs.
• Medicinos prietaisai:Chirurginiams įrankiams, diagnostikos įrangai ir siurbliams reikalingas stabilus, mažai vibruojantis veikimas.
• Buitinė elektronika:Miniatiūriniai varikliai dronuose, fotoaparatuose ir nešiojamuose įrenginiuose turi naudos dėl dydžio ir efektyvumo pranašumų.
• Oro erdvė:Prietaisai ir valdymo sistemos, kurių svoris ir patikimumas yra labai svarbūs.
• Pramonės mašinos:Didelės spartos velenai, pavarų dėžės ir konvejerio mechanizmai naudoja mikro guolius, kad pailgėtų veikimo laikas.

Dažnai užduodami klausimai

Išvada ir kontaktai

Mikro rutuliniai guoliai yra nepakeičiami komponentai bet kokioje programoje, kuriai reikalingas tikslumas, patikimumas ir kompaktiškumas. Suprasdami, kaip jie veikia, kokią naudą jie teikia, ir tinkamo atrankos kriterijus, inžinieriai ir pirkėjai gali žymiai pagerinti gaminio veikimą ir sumažinti priežiūros išlaidas.

NIDEyra įsipareigojusi tiekti aukštos kokybės mikro rutulinius guolius, sukurtus taip, kad jie veiktų ir tarnautų ilgai. Jei vertinate guolius savo kitam dizainui arba turite techninių klausimų dėl idealaus jūsų pritaikymo sprendimo, mes esame pasiruošę jums padėti.

Susisiekite su mumisšiandien aptarsime pritaikytus mikro rutulinių guolių sprendimus, atitinkančius jūsų konkrečius reikalavimus ir skatinančius jūsų gaminio sėkmę.
